PX தொடர் மினியேச்சர் கரண்ட் கியர் மோட்டார்

குறுகிய விளக்கம்:

தயாரிப்பு விவரம்

தயாரிப்பு குறிச்சொற்கள்

கண்ணோட்டம்

J-SZ(ZYT)-PX தொடர் மினியேச்சர் DC கியர் மோட்டார்கள் முறையே SZ(ZYT) சீரிஸ் DC மோட்டார்கள் மற்றும் PX வகை சாதாரண துல்லியமான கிரக குறைப்பான்கள் மற்றும் மின் விநியோகத்துடன் கூடியவை, இவை படியற்ற வேக ஒழுங்குமுறையை உணர முடியும்.பரந்த சரிசெய்தல் வரம்பு, சிறிய அளவு, குறைந்த எடை, அதிக செயல்திறன், கச்சிதமான அமைப்பு, பெரிய வெளியீட்டு முறுக்கு, குறைந்த வேகம், அதிக முறுக்கு மற்றும் ஸ்டெப்லெஸ் வேக ஒழுங்குமுறை தேவைப்படும் டிரைவ்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.எல்லையற்ற மாறக்கூடிய வேகம்.
PX தொடர் கிரக கியர் குறைப்பான் நேரடியாக AC மோட்டார்கள், ஸ்டெப்பர் மோட்டார்கள் மற்றும் பிற மோட்டார்களுடன் இணைக்கப்படலாம்.
வெவ்வேறு வேக விகிதங்கள் அல்லது பெரிய வேக விகிதங்களைக் கொண்ட குறைப்பான்களை உருவாக்குவதற்கு PX தொடர்களை வார்ம் கியர் குறைப்பான் மற்றும் சைக்ளோய்டல் பின்வீல் குறைப்பான் ஆகியவற்றுடன் நேரடியாக இணைக்க முடியும்.

குறைப்பான் மாதிரி அறிவுறுத்தல்

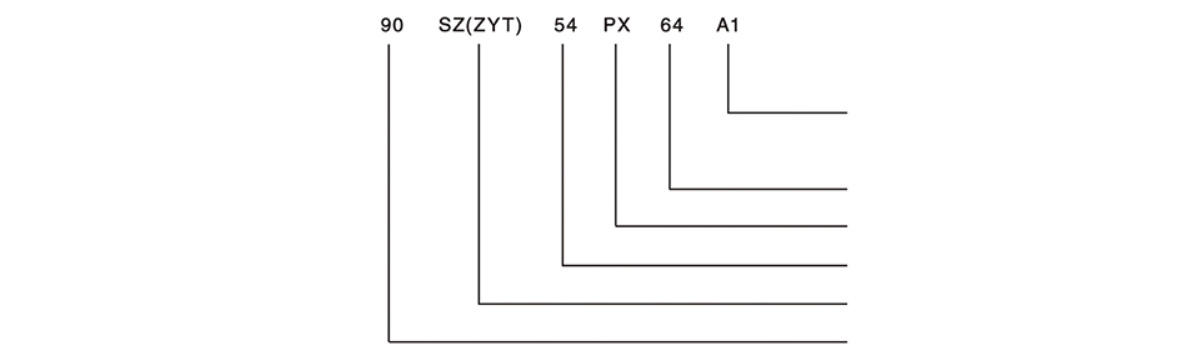

மோட்டார் மாடல்

A1- நிறுவல் படிவம்: A1 என்பது கால் நிறுவல், A3 என்பது விளிம்பு நிறுவல், B5 என்பது வட்ட விளிம்பு நிறுவல்
64 -குறைப்பு விகிதம்: 1:64
PX - சாதாரண துல்லியமான கோள் குறைப்பான்
54 - மோட்டார் செயல்திறன் அளவுரு குறியீடு
SZ(ZYT ) - DC சர்வோ மோட்டார் (நிரந்தர காந்தம் DC மோட்டார்)
90 - மோட்டார் அடிப்படை எண்: 90 மிமீ வெளிப்புற விட்டம் குறிக்கிறது

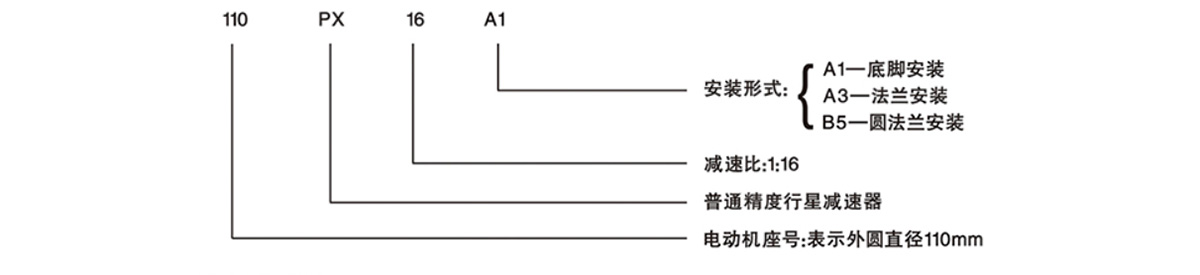

குறைப்பான் மாதிரி

A1- நிறுவல் படிவம்: A1 என்பது கால் நிறுவல், A3 என்பது விளிம்பு நிறுவல், B5 என்பது வட்ட விளிம்பு நிறுவல்
16 - குறைப்பு விகிதம்: 1:64
PX - சாதாரண துல்லியமான கோள் குறைப்பான்
110 - மோட்டார் அடிப்படை எண்: 90 மிமீ வெளிப்புற விட்டம் குறிக்கிறது

மின்சார மோட்டரின் தொழில்நுட்ப தரவு

வேகம்(r/min)	முறுக்கு(mN.m)	மாதிரி	சக்தி	மதிப்பிடப்பட்ட வேகம் (r/min)	நிறுவு	மதிப்பிடப்பட்ட மின்னழுத்தம்		விகிதத்தைக் குறைக்கவும்	கருத்துக்கள்
750	260	55ZYT	29	3000	A3	24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54		4
187.5	740							16
47	21200							64
12	5900							256
500	390							6
83	1660							36
14	7180							216
750	450	70ZYT01	50	30000		24		4
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
1500	380	70ZYT05	85	6000		24		4
		70ZYT06				27
		70ZYT07				48
		70ZYT08				110
750	630	70ZYT51	70	3000		24		4
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
1500	540	70ZYT55	120	6000		24		4
		70ZYT56				27
		70ZYT57				48
		70ZYT58				110
187.5	1270	70ZYT01	50	3000		24		16
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
187.5	1780	70ZYT51	70	3000		24		16
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
47	3670	70ZYT01	50	3000		24		64
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
750	360	70SZ01	40	3000		24	24	4
		70SZ02				27	27
		70SZ03				48	48
		70SZ04				110	110

PS தொடர் பொது வேக விகிதம்
நிலை 1: 4 , 6
இரண்டாம் நிலை: 16, 24, 36
நிலை 3: 64 , 96 , 144 , 216
நிலை 4: 256\384\576\864\1296

90PX தொடர் தரமற்ற வேக விகிதம்
நிலை 1: 3
நிலை 2: 9 , 12 , 18
நிலை 3: 27 , 48 , 54 , 72 , 108
நிலை 4: 81 , 162 , 192 , 288 , 324 , 432 , 648

110PX தொடர் தரமற்ற வேக விகிதம்
நிலை 1: 5
நிலை 2: 20, 25, 30
நிலை 3: 80 , 100 , 120 , 125 , 150 , 180
நிலை 4: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080

சிறப்பு வேக விகிதம், வேகம், நிறுவல் அளவு போன்ற தரமற்ற குறைப்பான்களை வடிவமைக்க முடியும்

தேர்வு உதாரணம்
பின்வரும் உள்ளடக்கங்களைக் குறிப்பிடுவதன் மூலம் உண்மையான வேலை அமைப்பு மற்றும் சுமையின் தன்மைக்கு ஏற்ப பயனர் குறைப்பான் சக்தி மற்றும் மாதிரியை சரியாகத் தேர்ந்தெடுக்கலாம்.
1.சுமை முறுக்கு மற்றும் குறைப்பான் வெளியீட்டு வேகத்தின் படி, தேவையான சக்தியை பின்வரும் சூத்திரத்தால் கணக்கிடலாம்: P=T n/kh
சூத்திரத்தில்: P- வெளியீட்டு சக்தி WT - சுமை முறுக்கு Nm, தொழில்நுட்ப தரவுத் தாளின் படி n- வெளியீட்டு வேகம் r/min ஐத் தேர்ந்தெடுக்கவும்
K- சுமை மாறிலி 9560 η - பரிமாற்ற திறன், பின்வரும் அட்டவணையில் இருந்து தேர்ந்தெடுக்கப்பட்டது

பரிமாற்ற விகிதம்

பரிமாற்ற விகிதம்(i)	4(6)	16(36)	64(216)	256(1296)
η	0.76	0.72	0.68	0.65

2.O இலிருந்து மதிப்பிடப்பட்ட வேகத்திற்கு குறைப்பான் படியற்ற வேக மாற்றத்தை உணர மோட்டார் கவர்னர் தேர்ந்தெடுக்கப்படலாம்.
3. உண்மையான வேலை முறை மற்றும் சுமை தன்மையின் படி, சேவை குணகம் அட்டவணையில் குறிப்பிடப்பட்டு சேவை குணகம் தேர்ந்தெடுக்கப்படலாம்.கணக்கீட்டிற்குப் பிறகு, குறைப்பான் தேவையான சக்தியை தீர்மானிக்க முடியும், மேலும் தேவையான வெளியீட்டு வேகத்தின் படி, தொழில்நுட்ப தரவு அட்டவணையைக் குறிப்பிடுவதன் மூலம் குறைப்பான் மாதிரியைத் தேர்ந்தெடுக்கலாம்.

வேலை குறியீட்டு தாள்

தினசரி வேலை நேரம்	ஏற்ற நிலை
	சராசரி நிலையானது	நடுத்தர துடிப்பான	கடும் பாதிப்பு
12	1	1.25	1.75
24	1.25	1.50	2

எடுத்துக்காட்டாக: சுமை சமமாகவும் நிலையானதாகவும் இருந்தால், தேவையான மோட்டார் மதிப்பிடப்பட்ட சக்தி 40W, மதிப்பிடப்பட்ட மின்னழுத்தம் 110V, வெளியீட்டு வேக விகிதம் 4, மற்றும் ஒரு நாளைக்கு வேலை நேரம் 12h, பின்னர் 40W தேர்ந்தெடுக்கப்பட்டது.சுமையின் தன்மை மிதமான அதிர்வு என்றால்:
பின்னர்: ஏ.சேவைத் தொடரை 1.25 ஆக தேர்ந்தெடுக்க சேவை குணகம் அட்டவணையைப் பார்க்கவும்.தேவையான சக்தி W=40W*1.25=50W
பி.விருப்பமான J70SZ54P*4க்கான தொழில்நுட்பத் தரவுத் தாளைச் சரிபார்க்கவும்

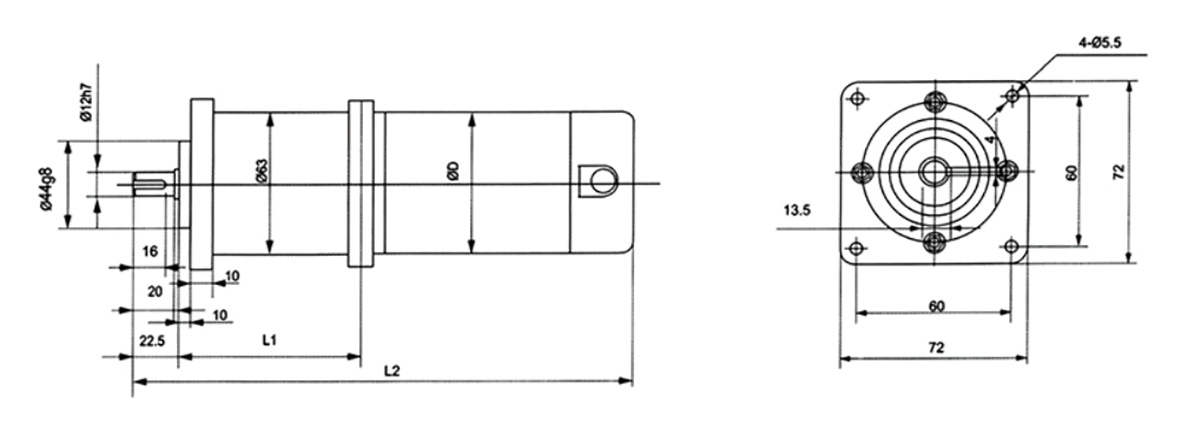

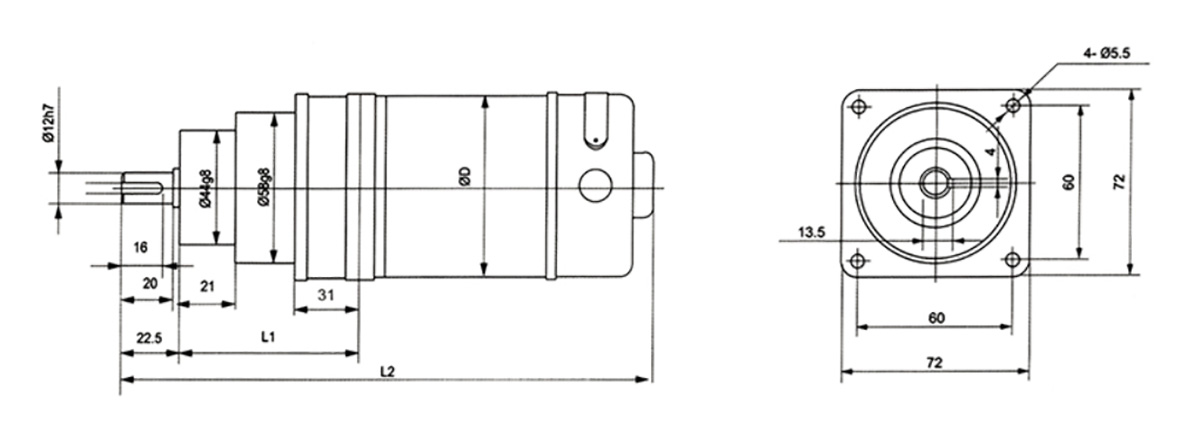

70PX முன் விளிம்பு
