SDJ தொடர் ACIM கட்டுப்படுத்தி (3KW)
SDJ தொடர் மோட்டார் கட்டுப்படுத்தி (3KW) தயாரிப்பு விளக்கம்
SDJ தொடர் AC கட்டுப்படுத்தி என்பது குறைந்த மின்னழுத்தத்தில் AC மின்சார வாகனங்களுக்காக உருவாக்கப்பட்ட ஒரு இயக்கி ஆகும்.அதிக நம்பகத்தன்மை மற்றும் பெரிய முறுக்கு ஒத்திசைவற்ற மோட்டாரின் டிரைவ் கருவியாக, நான்கு குவாட்ரன்ட்ஸ் வெக்டார் கட்டுப்பாட்டு முறையுடன் வடிவமைக்கப்பட்டுள்ளது, இது மோட்டார் வேகத்தையும் முறுக்குவிசையையும் துல்லியமாக கட்டுப்படுத்த முடியும்.இது தூய மின்சார பயணிகள் கார், குறைந்த வேக A00 வகுப்பு பயணிகள் கார், மின்சார சுற்றுலா வாகனம், மின்சார ஸ்வீப்பர் வாகனம், மின்சார தளவாட வாகனம் போன்றவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.
SDJ தொடர் ஏசி கன்ட்ரோலர் டிஎஸ்பியுடன் டிஜிட்டல் டிரைவ் கட்டுப்பாட்டை மையமாகக் கொண்டுள்ளது, மேலும் பாதுகாப்பு நிலை IP67 ஐ அடைகிறது.கட்டுப்படுத்தி அதிக நம்பகத்தன்மை மற்றும் அதிக முறுக்குவிசையுடன் கூடிய ஒத்திசைவற்ற மோட்டாரை ஓட்டுநர் சாதனமாக ஏற்றுக்கொள்கிறது, இது சிறிய அளவு, குறைந்த எடை, அதிக நம்பகத்தன்மை மற்றும் வேகமான பதில் போன்ற பண்புகளைக் கொண்டுள்ளது.பயண மைலேஜை அதிகரிக்க ஆற்றல் பின்னூட்ட செயல்பாடு;மற்றும் வரையறுக்கப்பட்ட மின்னோட்டம், மின்னோட்டம், அதிக வெப்பநிலை, பூட்டப்பட்ட ரோட்டார், ஷார்ட் சர்க்யூட் போன்ற பல பாதுகாப்பு வடிவமைப்புகள்.
அம்சங்கள்
●கன்ட்ரோலர் ஜெர்மன் டிஎஸ்பி, ஒரு சர்வதேச முக்கிய டிஜிட்டல் டிரைவை ஒரு கோர் கண்ட்ரோல் சிப்பாக ஏற்றுக்கொள்கிறது, இது மோட்டார் கட்டுப்பாட்டு அல்காரிதத்திற்கு ஒரு நல்ல தளத்தை உருவாக்க உதவுகிறது.
●சக்தி சாதனத்திற்கு அதிக சக்தி கொண்ட MOSFET குழாயைப் பயன்படுத்துவதன் மூலம், அது திறமையான ஆற்றல் மாற்றத்தை உணர முடியும்.
●CAN இடைமுகத்திற்கான பல பாதுகாப்பு பாதுகாப்பு மற்றும் லித்தியம் பேட்டரி BMS இன் பாதுகாப்பு சான்றிதழ் மேலாண்மை.
●ஆதரவு ஷார்ட் சர்க்யூட் பாதுகாப்பு (கட்டம் - தரை, கட்டம் - கட்டம், கட்டம் - மூல), அதிக சுமை, அதிக வெப்பநிலை, அதிக மின்னழுத்த பாதுகாப்பு.
●நம்பகமான மற்றும் நெகிழ்வான மீளுருவாக்கம் பிரேக் தொழில்நுட்பம் குறைந்த வேக ஓட்டுநர் நிலையிலும் கூட வாடிக்கையாளரின் தேவைகளைப் பூர்த்தி செய்ய ஓட்டுநர் மைலேஜை மேம்படுத்த முடியும்.
●செங்குத்தான சாய்வு, அதிக சக்தி வாய்ந்த ஏறும் திறன், நிலையான மலையைப் பிடித்தல், வலிமையான ஸ்டார்ட்-அப் ஆகியவற்றிற்கு மைக்ரோ-மோஷன் தொழில்நுட்பம் & மெதுவாக இறங்குதல் மற்றும் மலையைப் பிடிக்கும் தொழில்நுட்பத்தைப் பயன்படுத்துதல்.
●இரைச்சல் மற்றும் அதிர்வு வீச்சைக் குறைக்க, சிறந்த தேர்வுமுறை அல்காரிதம் & அதிர்வெண் 0 முதல் 300 ஹெர்ட்ஸ் வரை பயன்படுத்தவும்.
●சரியான தவறு பாதுகாப்பு செயல்பாடு, பஸர் அனைத்து வகையான தவறுகளையும் நினைவூட்டுகிறது, இது வசதியான பராமரிப்பு.
●இணைக்கப்பட்ட வயரிங் குறைக்க CAN-பஸ் தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, அளவுருவை சரிசெய்யலாம் மற்றும் ஆன்லைனில் நிரல்படுத்தக்கூடியது.
●ஒலியளவைச் சிறியதாகவும் எடையைக் குறைக்கவும் இணக்கமான வடிவமைப்பை ஏற்றுக்கொள்கிறது.சுய-கற்றல் செயல்பாடு, நிறுவல் மற்றும் பிழைத்திருத்த படிகளை எளிதாக்குகிறது.
கார் நிறுவனங்களுக்கு: எளிதாக ஏற்றுதல், விற்பனைக்குப் பின் கவலையற்றது
●வலுவான தழுவல் மற்றும் சுய கற்றல் செயல்பாடு
●பிரபலமான தொழிற்சாலை சாதனங்கள், நம்பகமான தரம்
●சுய-கண்டறிதல் தவறு எச்சரிக்கை செயல்பாடு
பயனர்களுக்கு: வலுவான அனுபவம், மகிழ்ச்சியான கேலோப்
●இயக்கி மென்மையானது, தொடக்கம் வலுவானது மற்றும் முடுக்கம் வலுவானது
●பெரிய முறுக்கு, வலுவான ஏறும் திறன், சாய்வில் எதிர்ப்பு சீட்டு
●ஆற்றல் கருத்து, பயண வரம்பை அதிகரிக்க, பேட்டரி ஆயுள் அதிகரிக்கும்
தயாரிப்பு: தொழில்முறை வடிவமைப்பு, கருத்தில்
●நிலையான செயல்திறன்
●சரியான பாதுகாப்பு மற்றும் பாதுகாப்பு வடிவமைப்பு
விவரக்குறிப்பு
| கட்டுப்படுத்தி மாதிரி | SDJ-7.5KW | |||
| மின்சாரம் | உள்ளீடு (DC/V) | 72V | 96V | 144 வி |
| அதிகபட்ச தற்போதைய வெளியீடு (ஏசி/ஏ) | 400A | 320A | 250A | |
| மதிப்பிடப்பட்ட தற்போதைய வெளியீடு (ஏசி/ஏ) | 115A | 78A | 52A | |
| அதிகபட்ச ஆற்றல் வெளியீடு (KW) | 30 | 30 | 30 | |
| அதிகபட்ச அதிர்வெண் வெளியீடு(Hz) | 300 | 300 | 300 | |
| பணிச்சூழல் வெப்பநிலை வரம்பு (℃) | -30°C--+55°C | |||
| சேமிப்பு சூழல் வெப்பநிலை வரம்பு(℃) | -40°C---+70°C | |||
| ஐபி வகுப்பு | IP67 | |||
| காப்பிடப்பட்ட செயல்திறன் | 72V/96V உள்ளீடு & ஷெல் DC1000V வெளியீடு, கசிவு மின்னோட்டம் 0.05mA, காப்பிடப்பட்ட எதிர்ப்பு 20MΩ | |||
| 144V உள்ளீடு & ஷெல் DC2100V வெளியீடு, கசிவு மின்னோட்டம் 2.1mA, காப்பிடப்பட்ட எதிர்ப்பு 1MΩ | ||||
| கட்டுப்படுத்தி செயல்திறன் | 0.98 | |||
| குளிரூட்டும் முறை | இயற்கை குளிர்ச்சி / காற்று குளிர்ச்சி | |||
| கட்டுப்பாட்டு முறை | திசையன் கட்டுப்பாடு | |||
| மோட்டார் வகை | ஒத்திசைவற்ற மோட்டார் | |||
| அதிர்வு தரநிலை | ஜிபி/டி2423 | |||
| தொடர்பு முறை | முடியும் | |||
| எடை (கிலோ) | 4 கிலோ | |||

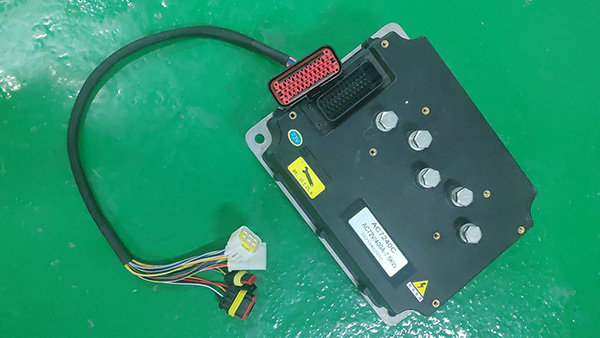

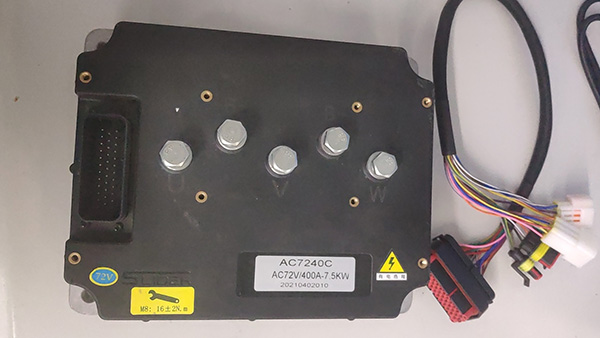

தயாரிப்பு புகைப்படம்

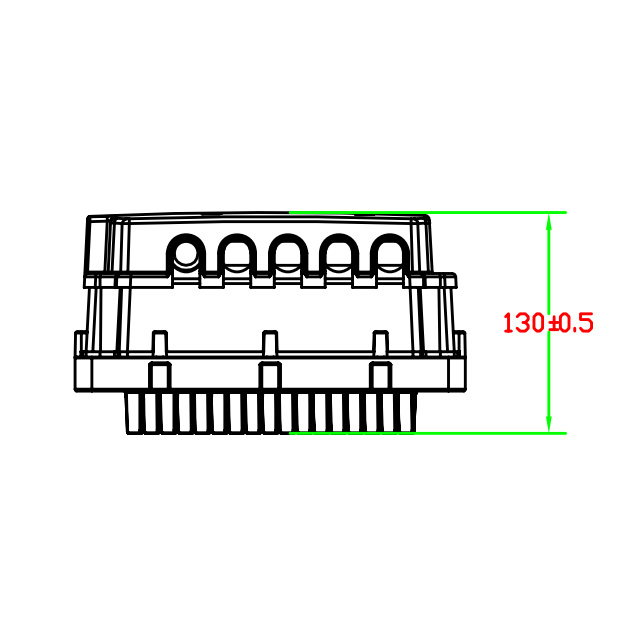

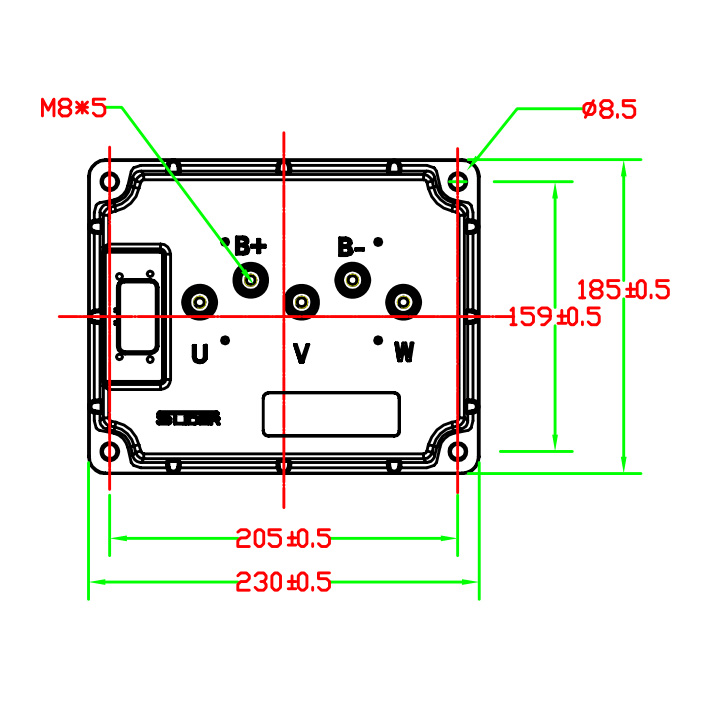

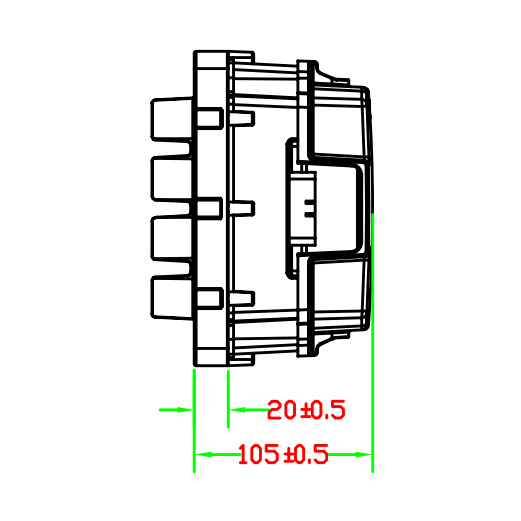

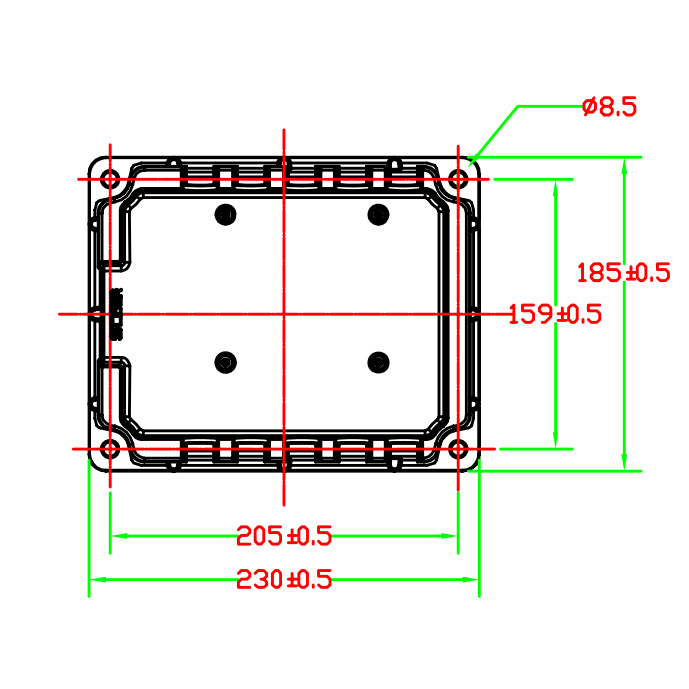

பரிமாண வரைபடங்கள்
