TYB தொடர் மூன்று-கட்ட நிரந்தர காந்த ஒத்திசைவான மோட்டார்

குறுகிய விளக்கம்:

தூண்டுதல் அமைப்பின் இழப்பு விடுவிக்கப்படுகிறது மற்றும் செயல்திறன் மேம்படுத்தப்படுகிறது;விரிவான மின் சேமிப்பு விகிதம் 10-50% ஆகும்.

தூண்டுதல் முறுக்கு மற்றும் தூண்டுதல் மின்சாரம் விடுவிக்கப்பட்டது, அமைப்பு எளிமையானது மற்றும் செயல்பாடு நம்பகமானது.

அரிய பூமி நிரந்தர காந்த மோட்டார் சிறிய அளவில் சிறியதாகவும் எடை குறைந்ததாகவும் உள்ளது;அடித்தளம் 1-2 அளவுகள் குறைக்கப்படுகிறது.

மோட்டரின் அளவு மற்றும் வடிவம் நெகிழ்வான மற்றும் மாறுபட்டது;தரமற்ற தனிப்பயனாக்கம் சாத்தியம்.


தயாரிப்பு விவரம்

தயாரிப்பு குறிச்சொற்கள்

தயாரிப்பு விவரக்குறிப்புகள்

TYB தொடரின் முக்கிய தொழில்நுட்ப தரவு மூன்று-கட்ட நிரந்தர காந்த ஒத்திசைவான மோட்டார்

மாதிரி

சக்தி வரம்பு
(kW)

மின்னழுத்த வரம்பு
(வி)

கணக்கிடப்பட்ட மின் அளவு
(A)

FM வரம்பு
(Hz)

வேக வரம்பு
(ஆர்/நிமிடம்)

மதிப்பிடப்பட்ட முறுக்கு
(Nm)

இயந்திரம் no

TYBX30-42-82

0.03-0.3-0.5

23-230-380

1.8

5-50-82

150-1500-2460

1.91

801

TYB75-42-80

0.15-0.75-1.2

48-238-380

3.2

10-50-80

300-1500-2400

4.78

802

TYB110-4

0.22-1.1

76-380

2.8

10-50

300-1500

7

90S

TYB150-4

0.3-1.5

76-380

3.4

10-50

300-1500

9.55

90லி

TYBZ150-4

0.19-0.94-1.5

48-238-380

3.4

10-50-80

300-1500-2400

5.97

90லி

TYB138-42-80

0.17-1.38-2.2

29-238-380

4.5

6-50-80

180-1500-2400

8.75

100லி2

TYB220-4

0.44-2.2

76-380

5

10-50

300-1500

14

100லி1

TYBZ220-4

0.28-1.38-2.2

48-238-380

5.2

10-50-80

300-1500-2400

8.75

100லி1

TYB300-4

0.6-3

76-380

6.2

10-50

300-1500

19.1

100லி2

TYBZ300-4

0.38-1.88-3

48-238-380

6.2

10-50-80

300-1500-2400

11.94

100லி2

TYB325-42-80

0.39-3.25-5.22

39-238-380

10

6-50-80

180-1500-2400

20.69

112M

TYB400-4

0.8-4

76-380

9

10-50

300-1500

25.47

112M

TYB550-4

1.1-5.5

76-380

11

10-50

300-1500

35

132S

TYB750-4

15-7.5

76-380

15

10-50

300-1500

48

132M

TYB1100-4

2.2-11

76-380

23

10-50

300-1500

70

160லி

TYB1500-4

3-15

76-380

27

10-50

300-1500

95.5

160லி

TYBX60-65-100

0.06-0.6-1.2

19-140-280

4.5

5-50-100

100-1000-2000

5.73

90S

TYBZ80-6

0.06-0.75-1.1

20-253-380

3.4

4-50-75

80-1000-1500

7

90S

TYBX52-67-126

0.26-0.52-1.31

75-150-378

4.5

25-50-126

500-1000-2520

4.97

90லி

TYB75-6

0.38-0.75-2.25

63-125-375

5.6

20-50-150

500-1000-3000

7.13

112M

TYB220-6

0.73-1.83-2.2

126-317-380

4.9

20-50-60

400-1000-1200

17.5

112M

TYB300-6

0.6-3

76-380

6

10-50

200-1000

28.65

112M

TYB220-8

0.44-2.22

76-380

5

10-50

150-750

28.01

112M

TYBX400-8-50

0.27-4

26-380

10

3.33-50

50-750

50.93

180M

TYB630-8

3.15-6.3-12.6

95-190-380

28

25-50-100

375-750-1500

80

180லி

TYB750-8

1.2-7.5-15

30-190-380

30

8-50-100

120-750-1500

96

180லி

TYB900-8

1.13-9-18

24-190-380

35

6.25-50-100

94-750-1500

110

180லி

TYB1100-8

1.37-11-22

24-190-380

45

6.25-50-100

94-750-1500

140.2

225M

TYB1500-8

1.88-15-30

24-190-380

55

6.25-50-100

94-750-1500

191

225M

FTY தொடர் மூன்று-கட்ட நிரந்தர காந்த ஒத்திசைவான மோட்டார் முக்கிய தொழில்நுட்ப தரவு

மாதிரி

சக்தி வரம்பு
(kW)

மின்னழுத்த வரம்பு
(வி)

கணக்கிடப்பட்ட மின் அளவு
(A)

FM வரம்பு
(Hz)

வேக வரம்பு
(ஆர்/நிமிடம்)

மதிப்பிடப்பட்ட முறுக்கு
(Nm)

கேபின் இருக்கை எண்

FTY550-4

363-550-1210

73-110-242

4.7

33-50-110

990-1500-3300

3.5

90லி

FTY750-4G

225-750-1200

66-220-352

3.3

15-50-80

450-1500-2400

4.78

90லி

FTY1000-4C

300-1000-1600

66-220-352

4.4

15-50-80

450-1500-2400

6.37

90லி

FTY1620-4

710-1620-2300

112-254-360

5.5

22-50-71

660-1500-2130

10.31

100லி1

FTY1800-4

790-1800-2556

112-254-360

7

20-50-71

600-1500-2130

11.46

132S

FTY650-41-170

650-2000

112-380

3.5

50-170

1500-5100

4.14

100லி1

FTY4000-4-60

800-4000-4800

63-317-380

9.5

10-50-60

300-1500-1800

25.47

112M

பல மாதிரிகள் மற்றும் விவரக்குறிப்புகள் காரணமாக, குறிப்பிட்ட விவரக்குறிப்புகளுக்கு +86 186 0638 2728 ஐ அழைக்கவும்
2. பயன்பாட்டு நிபந்தனைகள்
சுற்றுப்புற வெப்பநிலை: -15℃℃40℃
உயரம்: 1000 மீட்டருக்கு மேல் இல்லை
மதிப்பிடப்பட்ட சக்தி: 0.25kw-2400kw, தரமற்றது தனிப்பயனாக்கலாம்;
மதிப்பிடப்பட்ட மின்னழுத்தம்: 380V, 220V, மற்ற மின்னழுத்தங்கள் விருப்பமானது
மதிப்பிடப்பட்ட அதிர்வெண்: 50Hz , 100Hz, 200Hz, பிற அதிர்வெண்கள் விருப்பத்தேர்வு
வேலை அமைப்பு: தொடர்ச்சியான வேலை அமைப்பு (S1)
பாதுகாப்பு வகுப்பு: IP54/IP55
காப்பு வகுப்பு: எஃப்
குளிரூட்டும் முறை: IC411/IC416
இணைப்பு முறை: Y/△

தயாரிப்பு பயன்பாடு

தொழில்துறை ஆதரவு: ஜவுளி இயந்திரங்கள், குறைப்பான் ஆதரவு, நீர் பம்ப் ஆதரவு, விசிறி ஆதரவு, சுரங்க உபகரணங்கள் போன்ற தொழில்துறை ஓட்டுநர் சாதனங்கள், அத்துடன் பொருள் செயலாக்க அமைப்புகள், ஆட்டோமேஷன் உபகரணங்கள், ரோபோக்கள் போன்றவை.
போக்குவரத்து: டிராம்கள், விமான துணை உபகரணங்கள், கப்பல்கள் போன்றவை.
விண்வெளித் துறை: ராக்கெட்டுகள், விமானங்கள், விண்கலங்கள், விண்வெளி விண்கலங்கள் போன்றவை.
பாதுகாப்புத் துறை: டாங்கிகள், ஏவுகணைகள், நீர்மூழ்கிக் கப்பல்கள், விமானம் போன்றவை.
தொழில்துறை மின் உற்பத்தி: காற்றாலை மின் உற்பத்தி, கழிவு வெப்ப மின் உற்பத்தி, நீர் மின் உற்பத்தி, உள் எரிப்பு ஜெனரேட்டர் செட்களுக்கான ஜெனரேட்டர்கள் மற்றும் பெரிய ஜெனரேட்டர்களுக்கான துணை தூண்டிகள் போன்றவை.

அடிக்கடி கேட்கப்படும் கேள்விகள்

நிரந்தர காந்த ஒத்திசைவான மோட்டார்கள் ஏன் ஆற்றலைச் சேமிக்கின்றன?
பதில்: உயர் செயல்திறன்: இது தேசிய இரண்டாம் நிலை ஆற்றல் திறனை அடைய முடியும், மேலும் சில குறிப்புகள் முதல் நிலை ஆற்றல் திறனை அடையும்.
உயர்ந்த அமைப்பு: ரோட்டரில் நிரந்தர காந்தங்கள் பயன்படுத்தப்படுகின்றன, தூண்டுதல் இழப்பு இல்லை, உராய்வு இழப்பு மற்றும் தூரிகைகள் மற்றும் ஸ்லிப் மோதிரங்களுக்கு இடையே மின் இழப்பு மற்றும் தொடர்பு மின் இழப்பு.
அதிக சக்தி காரணி: நிரந்தர காந்த மோட்டார் இயல்பான செயல்பாட்டில் இருக்கும்போது, ​​ரோட்டார் வேகம் ஸ்டேட்டர் காந்தப்புல வேகத்திற்கு சமமாக இருக்கும், ரோட்டார் அணில் கேஜ் பார்களில் மின்னோட்டம் இல்லை, மேலும் ஸ்டேட்டரில் தூண்டப்பட்ட மின்னோட்டம் குறைகிறது, எனவே சக்தி காரணி அதிகமாக உள்ளது.இது ஒரு பரந்த பொருளாதார இயக்க வரம்பைக் கொண்டுள்ளது: நிரந்தர காந்த ஒத்திசைவான மோட்டார் மாற்றங்களின் சுமை, மற்றும் சக்தி காரணி 0.9 க்கு மேல் இருக்கலாம்.

நிரந்தர காந்த ஒத்திசைவான மோட்டாரின் ஆற்றல் சேமிப்பு விளைவு என்ன?
பதில்: உபகரணங்களின் வெவ்வேறு வேலை நிலைமைகளின்படி, ஆற்றல் சேமிப்பு விளைவு 5% முதல் 50% வரை இருக்கும்.

உற்பத்தி திறன்

உற்பத்தி உபகரணங்கள்

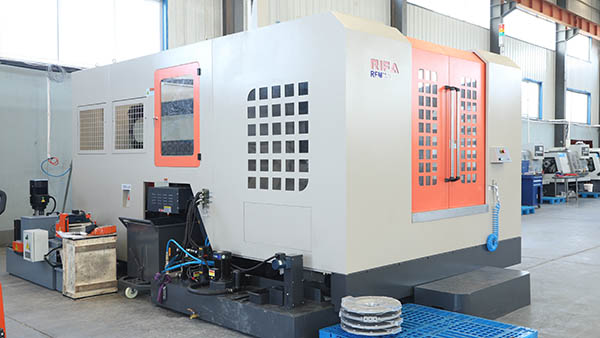

டிஜிட்டல் கட்டுப்பாட்டு செயலாக்க இயந்திரம்

டிஜிட்டல் கட்டுப்பாட்டு செயலாக்க மையம்

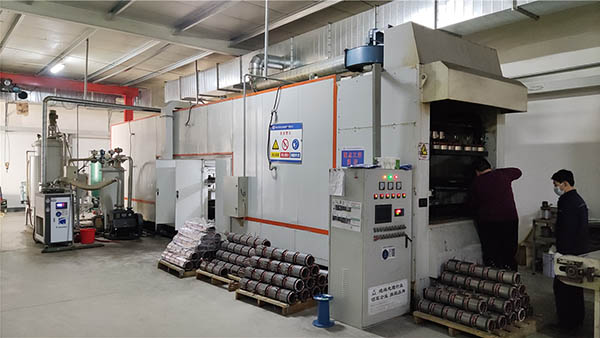

கம் டிப்பிங் மெஷின்

கம் டிப்பிங் மெஷின்

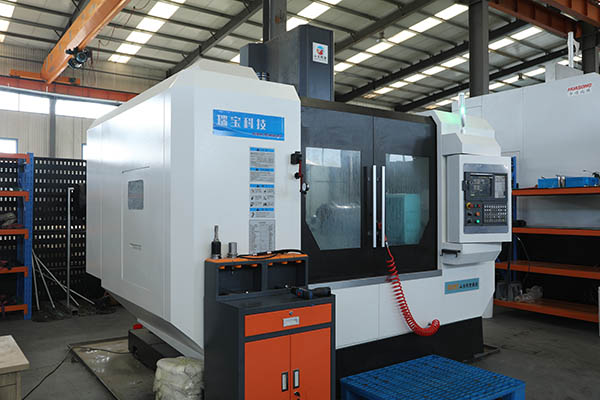

டிஜிட்டல் கட்டுப்பாட்டு செயலாக்க மையம் (செங்குத்து)

டிஜிட்டல் கட்டுப்பாட்டு செயலாக்க மையம் (செங்குத்து)

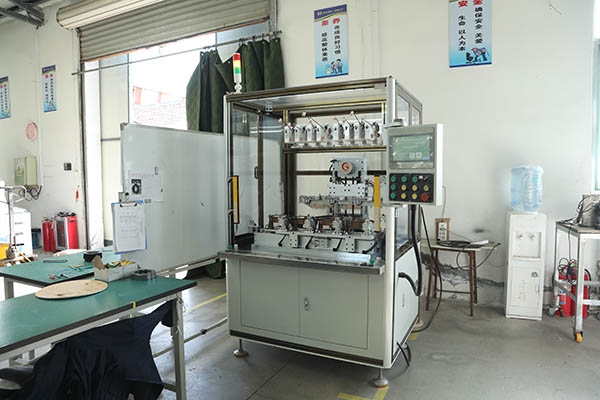

மோட்டார் உற்பத்திக்கான ஆட்டோ முறுக்கு இயந்திரம்

மோட்டார் உற்பத்திக்கான ஆட்டோ முறுக்கு இயந்திரம்

பணிமனை

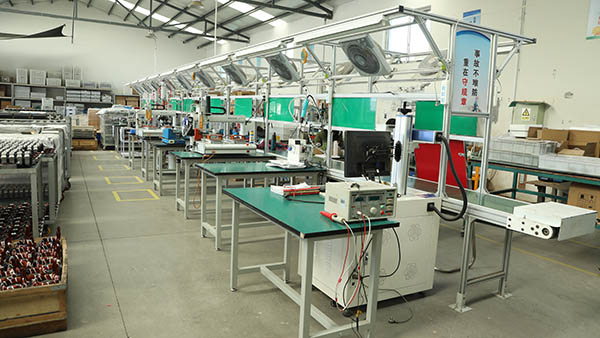

சட்டசபை வரி

சட்டசபை வரி

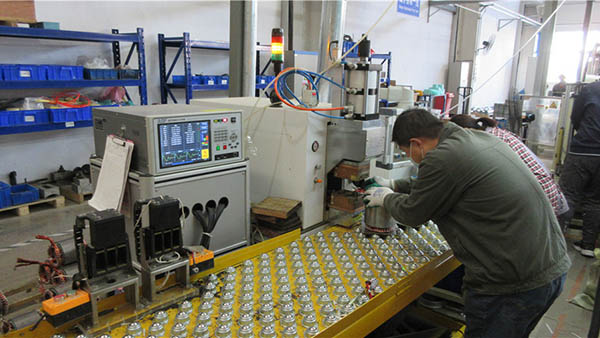

ஸ்டேட்டரின் ஆய்வு

ஸ்டேட்டரின் ஆய்வு

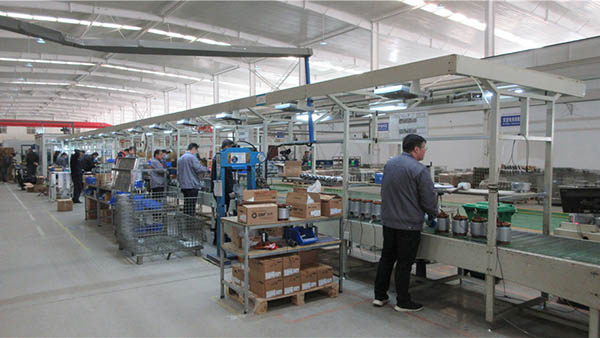

சட்டசபை

சட்டசபை

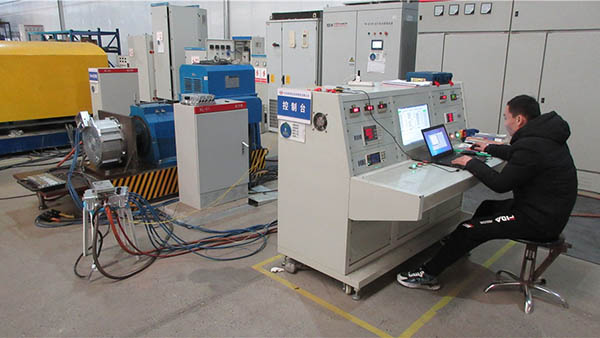

செயல்திறன் சோதனை

செயல்திறன் சோதனை

கிடங்கு

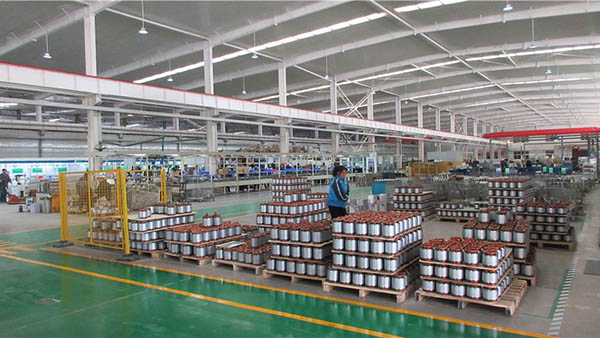

கிடங்கு1

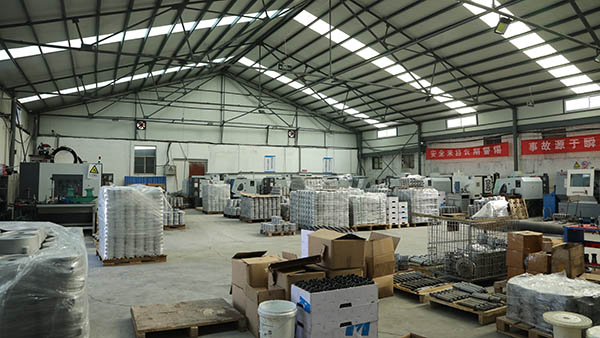

கிடங்கு2
